产品主要用途:
- 主要用于加速器(瓦里安, 医科达) 的治疗计划验证, 实时监控患者的计划剂量验证(包括: 3D-CRT/ IMRT/VMAT/RapidArc等等)
- 还可以用于加速器日 常 QA 的一些项目 (包括: MLC 定位检测, 叶片走位速度测试, 剂量输出,平坦度/对称性,MLC 透射率等等)
- 强大的数据库终端,可以随时调取查看患者所有的治疗信息,作为放疗科新的数据管理平台。
技术特性:
IQM具有非常出色的信号重建性及稳定性, 在监测加速器出束过程中具有超高分辨率(可以与胶片媲美) 以及超高的灵敏度, 能发现任何剂量及MLC叶片的微小变化。
从立体定向小野到最大射野40X40的光子束, 从临床最小的剂量率到最加速器FFF模式的高剂量率。
从简单的适形治疗到最复杂的多弧治疗: IQM都能够无时无刻的全自动验证加速器出束的一切参数。

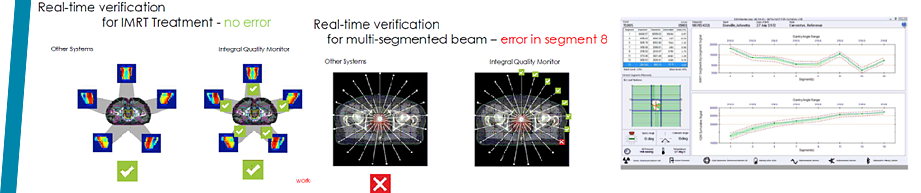

验证原理:

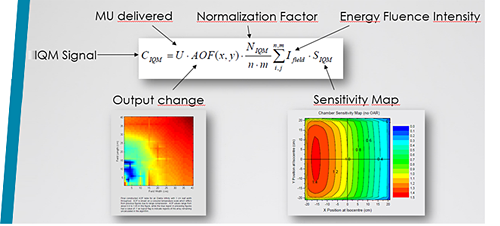

通过实时检测加速器出束的状态,采集出束的剂量及子野形状,转换成对应的IQM信号,再把实时采集的IQM信号与预先从TPS传入的RTplan计算信号做对比。如信号值在容差内即为验证通过,如超出容差则马上报警提示。
验证方式:
逐个子野一一验证,而不是验证整个射野通量信息。
优势:
能及时发现整个治疗过程中每一次、每一个子野出束情况,当次发现避免下一次治疗出现错误。
IQM系统组成及主要参数

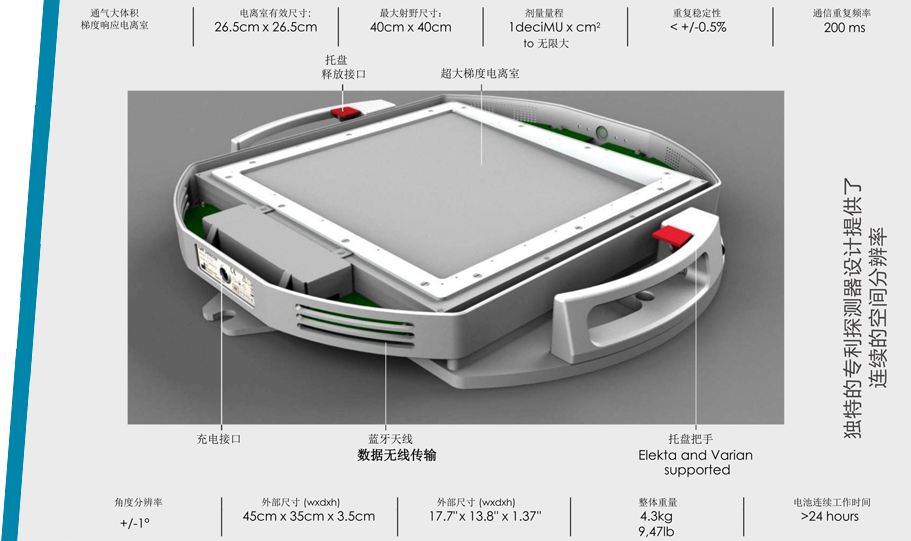

硬件:穿透电离室探测器,无线传输装置,服务器,电脑等
软件:计算模块,实时监控模块,数据查看模块
探测器硬件组成

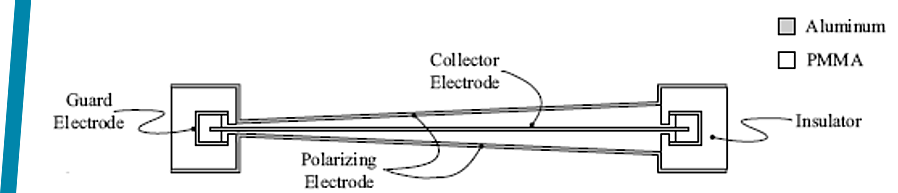

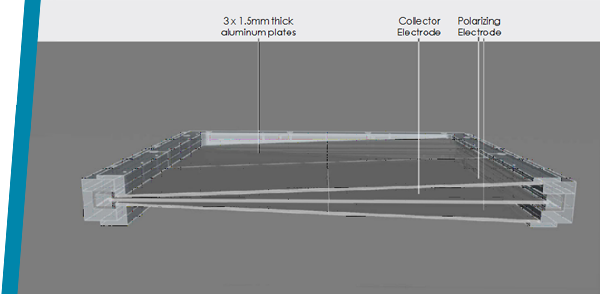

IQM探测器:大面积的梯度穿透电离室。
大面积电离室(550cc)
中心电极为1.5mm的铝
周围保护外壳为PMMA(聚甲基丙烯酸甲酯)
灵敏区域:26x26cm
最大射野:40x40cm
空间灵敏度:0.5%/mm
电离室厚度:3cm
加速器附件:保护托盘(医科达)/楔形板托盘(瓦里安),用户自定义,一键解锁
剂量仪:集成在电离室
运算模式:双通道,转换
基准电压:500V
动态量程:5nA~0.5mA

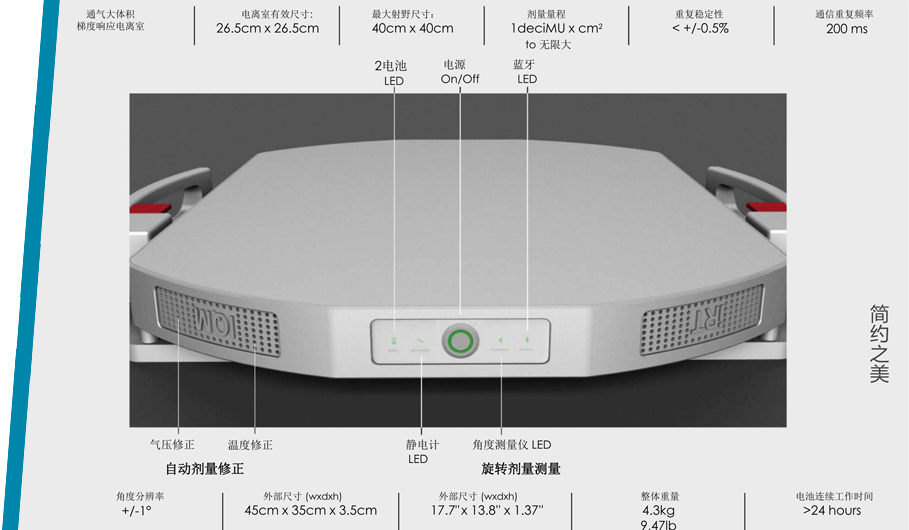

其他:倾斜罗盘用于VMAT,温度气压自动修正,无线蓝牙连接,内置电池

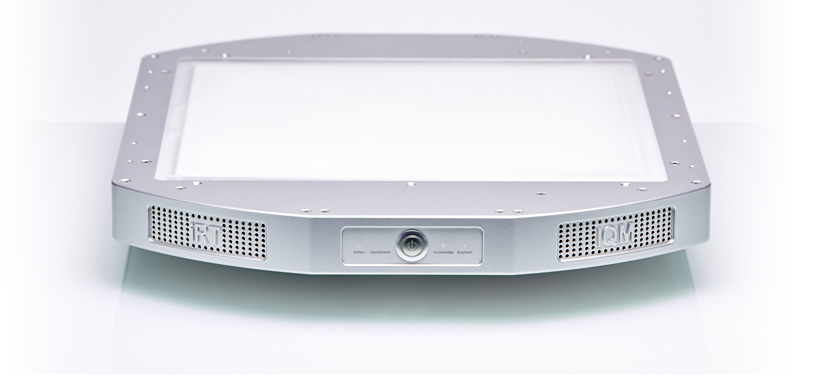

IQM(Integral Quality Monitor)
|
